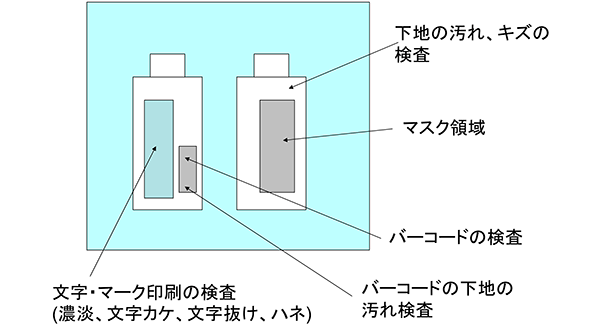

ボトル全周印刷検査システムは、ボトルの全周を撮像し、文字やバーコードの印刷の濃淡・カケ・ヌケや下地の汚れ・キズを検査するシステムです。

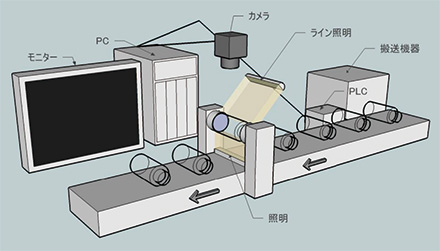

高速なPC＋高機能な画像処理エンジン＋高解像度カメラを使用してハイパフォーマンスの検査を実現しました。
CPU：Intel Xeonプロセッサー
画像処理エンジン：HALCON9.0
カメラ：高速（70kHz）・高解像度（4096画素）のラインセンサーカメラ
特長
- ボトルを回転させて全周検査
- ボトルの全集を撮像し、全印刷部分、バーコード部分、バーコード下地部分、全体下地部分の検査を行います。
- 透明ボトルと色付きボトルに対応
- 照明を切り替えることで、透明ボトルと色付きボトルの両方の検査が可能です。
- 2サイズ対応
- 150mmまでの2サイズのボトル検査をワンタッチで切り替えることが可能です。
- スクリーン印刷対応
- マッピングと細かな閾値設定により、文字の線幅やサイズが多少変化しても正常品と判断することができます。

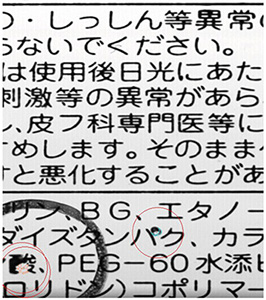

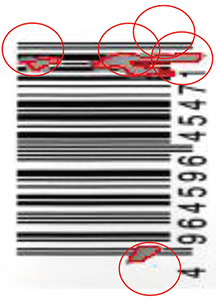

検出例
仕様
| 項目 | 内容 |
|---|---|
| 対象 | 円柱形状のボトル（透明／色付ボトル） |
| 対応サイズ | 印刷幅：～150mm、直径：～40mm |
| 機能 | ■自動・手動検査 ■位置決めモデル作成 ■比較モデル作成 ■閾値設定 ■レポート出力／画像保存 |
| 検査項目 | 文字・バーコード印刷不具合（濃淡、文字カケ、文字抜け、ハネ）、位置ズレ |
| 性能 | ■検出サイズ：100μ以上（印刷精度が高い場合は検出能力が上がります） ■速度：2,500個/時間 |
