ラミネートシート印刷検査パッケージシステム TS-Imaging for Laminated Print ラミネート包装の「汚れ」「文字カケ」の印刷検査システムを、低コスト・短納期で



ラミネートシート印刷検査パッケージシステム

医薬品、化粧品、接着剤など、ラミネート包装の検査でNGが多く歩留まりが悪いといったお悩みはないですか?ラミネートシート印刷検査パッケージシステムは、伸縮性のあるラミネート包装の汚れ・文字カケの印刷検査を行う検査システムです。モデルを分割してモデルごとにマッピングすることで文字の間延びの影響を受けずに欠陥部分のみを高精度で検出することができるため、作業効率の向上と歩留まりの改善を可能にします。


ラミネート包装

通常検査とラミネートシート印刷検査パッケージシステムで検査した結果の比較

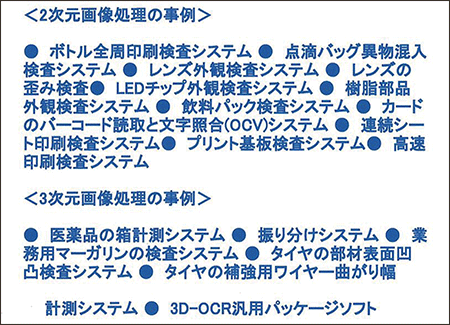

1.汚れ・文字カケがない場合

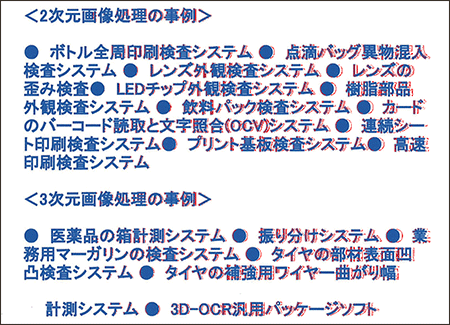

  • 通常検査の場合
    ― たくさんの差分が検出されてしまう → 検査NG

    通常検査の場合 ― たくさんの差分が検出されてしまう → 検査NG

  • ラミネートシート印刷検査パッケージシステムの場合
    ― 差分は検出されない → 検査OK

    ラミネートシート印刷検査パッケージシステムの場合 ― 差分は検出されない → 検査OK

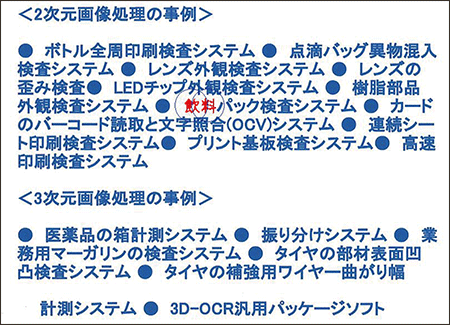

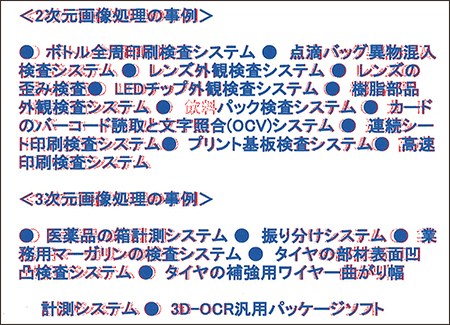

2.汚れ・文字カケがある場合

  • 通常検査の場合
    ― 欠陥部分以外のたくさんの差分が検出されてしまう

    通常検査の場合 ― 欠陥部分以外のたくさんの差分が検出されてしまう<

  • ラミネートシート印刷検査パッケージシステムの場合
    ― 欠陥部分のみが検出される

    ラミネートシート印刷検査パッケージシステムの場合 ― 欠陥部分のみが検出される

特長

  • 新規開発に比べて大幅に低価格
  • 導入実績があり、導入直後のバグのリスクが少ない
  • 既存のラインのわずかなスペースに設置可能(設置できない場合もあります)
  • 短期間でシステム導入可能
  • お客様に必要な機能の追加が可能(オプション)

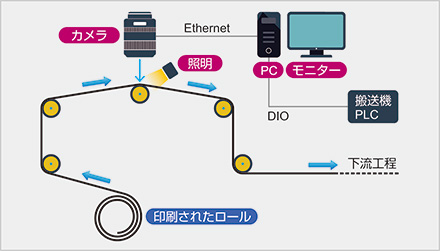

検査ラインイメージ


ラミネートシート印刷検査パッケージシステム 検査ラインイメージ

システム例動画

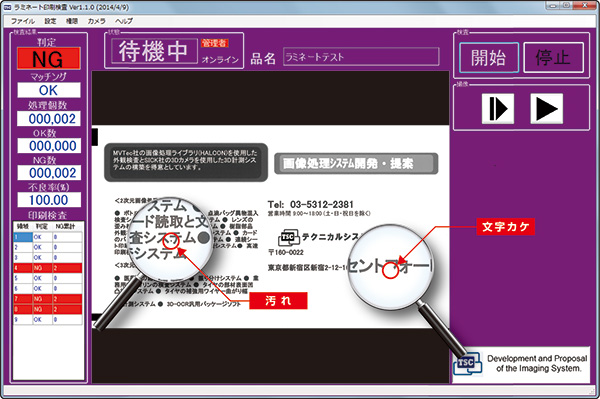

主な画面

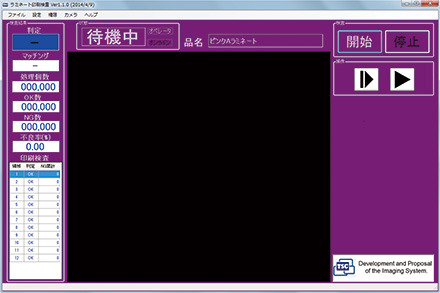

― 検査画面 ―

検査画面

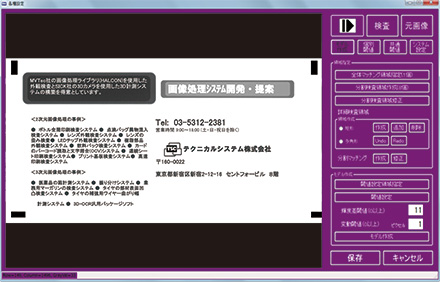

― 設定画面 ―

設定画面

パッケージのシステム構成


    ハードウェア

  • 検査ソフト
  • カメラ
  • レンズ
  • 照明
  • エンコーダー
  • パソコン
  • モニター
  • 電源ボックス


現場調整費用

※カメラ、照明、DIO信号、エンコーダ取付け用冶具と取り付け作業はお客様の対応となります

※出張費は別途となります

仕様


項目 内容
撮像幅・分解能 撮像幅:150mm、分解能:0.036mm
検出サイズ 0.1mm2以上
検査速度 ~27m/分
画像保存 正常品画像5万枚まで保存可能(古い画像から削除されます)
欠陥品画像 1,000枚まで保存可能(古い画像から削除されます)
品種登録 1,000件まで登録可能、PLCから品種切り替え可能
画像処理 バリエーションモデルとの比較/マッピングすることで文字の伸縮に対応
